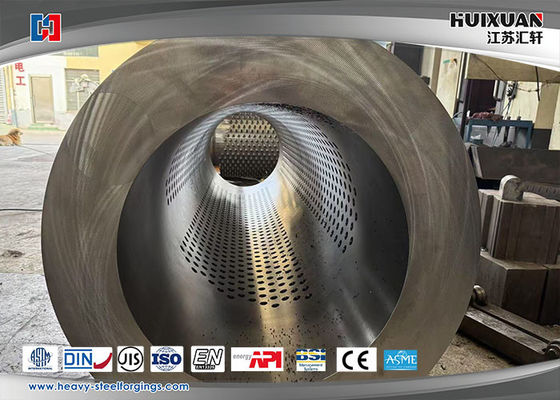

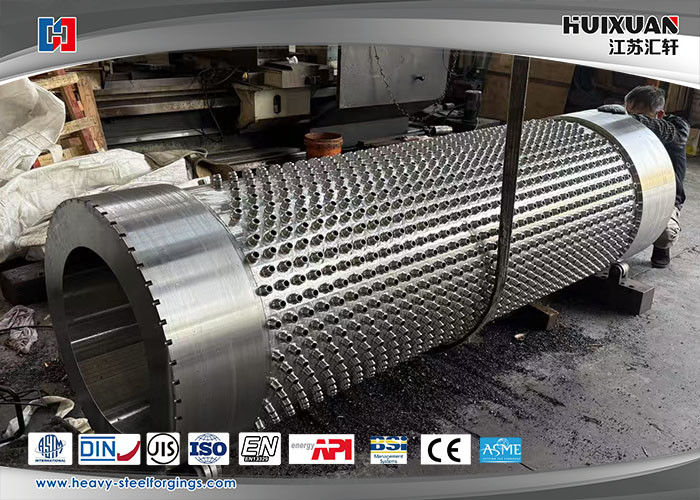

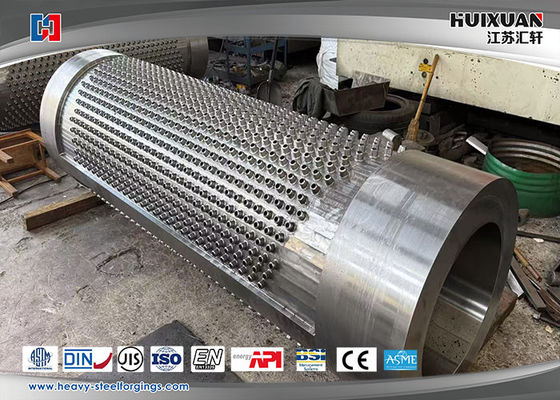

Nome del prodotto: serbatoio di raccolta
Materiale: WB36
Esempio di scenari di applicazione

a. sistema a vapore
Scopo: raccogliere l'acqua condensata dopo l'uso del vapore, scaricarla attraverso una trappola di vapore e riciclarla.
Progettazione: resistenza alle alte temperature (superiori a 200°C), corrosione anti-ossigeno (con l'installazione di un raffreddatore idrofobico).

b.Sistema di aria compressa
Utilizzo: per separare l'umidità e le macchie di olio dall'aria compressa e proteggere le apparecchiature a valle.
Progettazione: separatore gas-liquido integrato, il materiale deve essere resistente all'olio (come acciaio inossidabile o acciaio al carbonio rivestito).

1.La definizione e lo standard del tubo di acciaio WB36
Corrispondente standard nazionale: GB/T 5310-2017 "Tubi in acciaio senza saldatura per caldaie ad alta pressione" (la vecchia versione era GB5310), con un grado di 20G.alcune imprese sono abituate a chiamarlo WB36 (che può essere correlato a norme tedesche o pratiche industriali).
Norme internazionali: materiali simili corrispondono alle norme ASTM A106 Gr.B, EN 10216-2 P24, ecc.
Esso è utilizzato principalmente per componenti portanti ad alta temperatura e alta pressione, quali super riscaldatori, riscaldatori e economizzatori nelle caldaie delle centrali elettriche.

2Composizione chimica e proprietà meccaniche
Requisiti del progetto
Composizione chimica del C (carbonio): 0,17% ~ 0,23%, del Si (silicio) 0,35% o meno, del Mn (Mn): 0,35% ~ 0,65%
Il contenuto di elementi di lega come Cr (cromo) e Mo (molibdeno) è estremamente basso (acciaio puro a basse emissioni di carbonio)
Resistenza alla trazione ≥410 MPa
Forza di potenza ≥ 245 MPa
Allungamento ≥21% (senza crepe dopo prova di piegatura a freddo)
"WB36" è un tipo di tubo di acciaio senza saldatura utilizzato nelle caldaie ad alta pressione,utilizzato principalmente nell'industria dell'energia (come i componenti ad alta temperatura e alta pressione come i surriscaldatori e i riscaldatori nelle caldaie delle centrali elettriche).

3Scenari di applicazione e vantaggi
Ambiente ad alta temperatura e pressione
Temperatura di funzionamento: da 450°C a 550°C (per l'uso prolungato si deve considerare la prestazione di trascinamento).
Pressione di lavoro: ≤ 10 MPa (a seconda della progettazione della caldaia).
Medi applicati: vapore, vapore surriscaldato.
(2) Vantaggi materiali
Basso costo: rispetto ai tubi in acciaio legato (come 15CrMo, 12Cr1MoV), il WB36 è più economico.
Buone prestazioni di lavorazione: facile da saldare e da piegare a freddo.
Resistenza all'ossidazione: il film di ossido superficiale rimane stabile in vapore ad alta temperatura.

4Considerazioni di progettazione e fabbricazione
(1) Processo di saldatura
Metodo di saldatura: si deve adottare la saldatura ad arco di argon (TIG) o la saldatura ad arco di elettrodi (SMAW).
Scelta del materiale di saldatura: si raccomanda di utilizzare elettrodi a bassa lega che corrispondano al materiale di base (come J507).
Prova non distruttiva: le cuciture di saldatura devono essere sottoposte a RT (prova radiografica) o UT (prova ad ultrasuoni).
(2) Trattamento termico
Normalizzazione + temperatura: elimina lo stress residuo di saldatura e aumenta la robustezza del materiale.
Trattamento in soluzione (se necessario): per parti deformate lavorate a freddo.
(3) Corrosione e usura
Corrosione media: in ambienti di vapore contenenti zolfo, si deve prestare attenzione alla craccatura da corrosione da stress da solfuro (SSCC) e, se necessario, effettuare un trattamento superficiale.
Usura da erosione: nelle zone con elevati flussi (come i gomiti) è opportuno aumentare lo spessore della parete o applicare rivestimenti resistenti all'usura.

5. Confronto con altri materiali

Materiale WB36 (20G), 15CrMo, 12Cr1MoV
Temperatura applicabile: ≤ 550°C, ≤ 550°C, ≤ 580°C
La resistenza è da media a alta e anche superiore
Il costo è da basso a medio alto
Ottime proprietà antiossidanti

9. Riassunto
WB36 (20G) è un materiale per tubi per caldaie ad alta pressione conveniente, adatto per i componenti portanti di pressione delle caldaie delle centrali elettriche convenzionali.deve essere prestata particolare attenzione al processo di saldatura, trattamento termico e prestazioni di scorrere ad alta temperatura a lungo termine.si raccomanda di combinare l'analisi degli elementi finiti (FEA) per ottimizzare la progettazione strutturale e garantire un funzionamento sicuro e affidabile.
