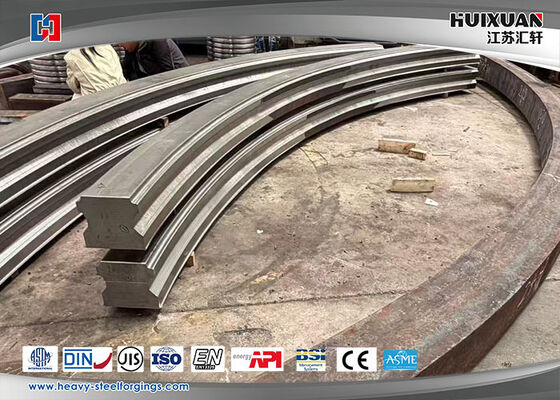

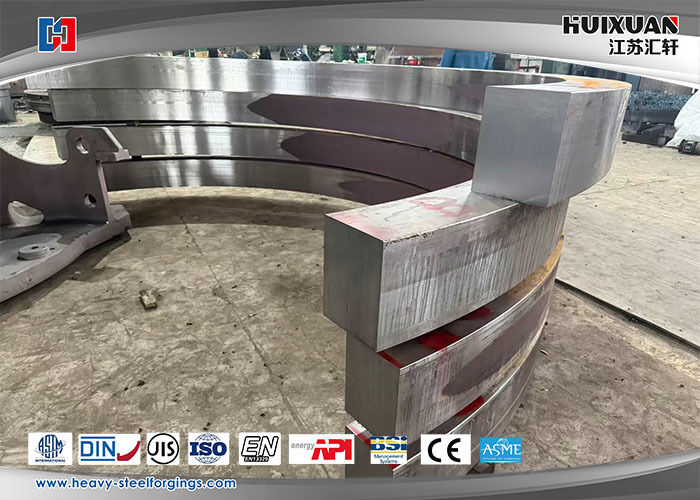

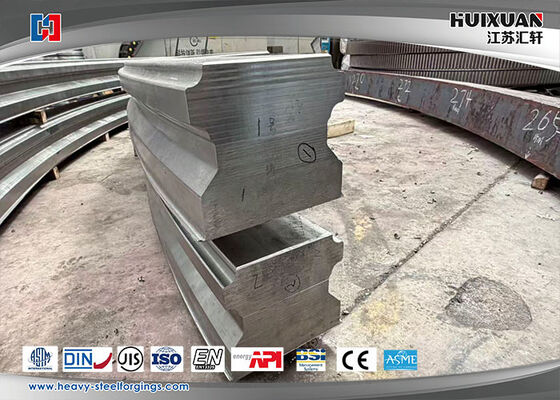

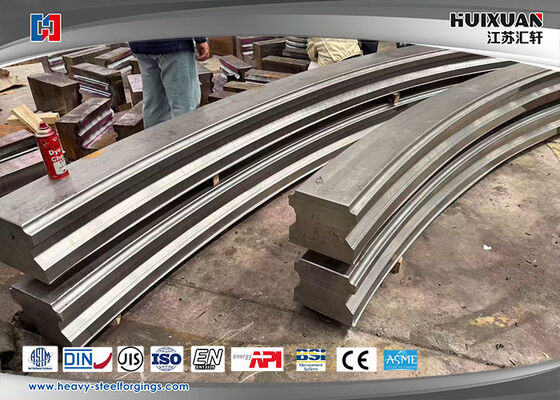

Nome del prodotto: Anello di ingranaggi a fusione di precisione industriale / Anello di ingranaggi a fusione
Introduzione
Il nostro anello di ingranaggi spliced è un pezzo di trasmissione di grande diametro personalizzato progettato per risolvere i limiti degli anelli di ingranaggi integrali, come la difficile fusione integrale,trasporti a lunga distanza, elevata difficoltà di installazione e elevato costo dello stampo. Adottando la tecnologia professionale di splicing segmentato, si realizza l'assemblaggio di alta precisione di strutture divise,superare efficacemente le restrizioni di dimensione degli anelli di ingranaggio integrati tradizionali, ed è il componente principale preferito per le grandi apparecchiature di automazione rotativa, macchinari pesanti e sistemi di trasmissione di precisione.
Tutti i prodotti adottano una rigorosa selezione dei materiali e un processo di lavorazione di precisione, con un profilo dentale uniforme, una trasmissione stabile a reazione zero, basso rumore di funzionamento e una forte capacità di carico.L'interfaccia di splicing è calibrata con precisione per garantire la rotondità complessiva e la precisione di montaggio, nessun blocco durante il funzionamento a lungo termine, posizionamento stabile ed eccellente durata.
Principali vantaggi del prodotto
✅Limitazioni di dimensione della rottura: Supporta la personalizzazione di diametro ultra-grande, senza restrizioni di forgiatura e fusione integrale, risolve perfettamente il problema che gli anelli di ingranaggi super-grandi non possono essere trasportati e installati integralmente.
✅Alta precisione e zero reazione: elaborazione dei denti di precisione e calibrazione senza saldature, contatto con la superficie dei denti multipli durante il funzionamento, eliminazione del vuoto di trasmissione, garantire un posizionamento preciso e la precisione di ripetizione dell'operazione.
✅Stabile e durevole: materiale in acciaio legato ad alta resistenza, trattamento termico complessivo, alta durezza, resistenza all'usura e resistenza agli urti, riducono efficacemente i costi di manutenzione successivi e prolungano la durata di vita.
✅Redditivo e flessibile: la produzione segmentata riduce i costi di produzione e di trasporto rispetto agli anelli di ingranaggi di grandi dimensioni integrati; supporta la personalizzazione non standard delle dimensioni,modulo e durezza per soddisfare le diverse esigenze di attrezzature.
✅Facile installazione e manutenzione: struttura divisa, singolo pezzo leggero, comodo montaggio in loco, smontaggio e sostituzione, risparmiando notevolmente tempo di costruzione e manutenzione.
Scenari di applicazione
Ampiamente utilizzato nelle attrezzature di automazione dei semiconduttori, macchinari aerospaziali di precisione, attrezzature farmaceutiche mediche, linee di produzione di batterie al litio a nuova energia, macchinari di ingegneria pesante,apparecchiature di lavorazione rotanti, trasmissione logistica intelligente e altri settori industriali ad alta precisione e carico pesante.
Fabbrica e servizio
Siamo un produttore professionale che si concentra su parti di trasmissione di precisione, con attrezzature di produzione complete e tecnologia matura di processo di splicing.Forniamo servizi one-stop tra cui disegno di progettazioneTutti i prodotti sono conformi agli standard industriali internazionali, supportano i test di terze parti,e fornire soluzioni OEM/ODM personalizzate affidabili per clienti industriali globali.
Referenza dei prodotti:
| Materiale |
4340,20CrMnMo,34CrNiMo7-6,18CrNiMo7-6 |
| Apparecchiature per la forgiatura |
5000 mm laminatrice ad anello di controllo numerico |
| Applicazione |
Corrispondenza dell'anello di trasmissione, dell'anello di trasmissione e dell'anello di trasmissione esterno per il trasferimento dell'ingegnere principale
|
| Processo di fusione |
EF+LF+VD |
| Processo di produzione |
Forgiazione + trattamento termico + lavorazione grezza + QT + lavorazione a sferro + rettifica degli ingranaggi + lavorazione finale
|
| Rapporto di forgiatura |
≥ 3.5
|
| Norma applicabile |
ASTM,ASME,DIN,JIS,ISO,BS,API,EN |
| Norma esecutiva |
JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
| Autorità di certificazione |
ISO, BV, SGS, IST, UL, CTI |
| Termini di consegna |
Lavorazione grezza ((N+T); lavorazione finale ((Q+T), estinzione per nitrurazione
|
|
Attrezzature di prova
|
Spectrografo,dispositivo UT,macchina di prova della trazione e della compattezza,metalloscopo,micrometro esterno,indicatore del quadrante del foro,macchina di misura delle coordinate trilineari,macchina di prova della durezza
|
| Servizio |
Il nostro servizio comprendeva la forgiatura, il processo, il trattamento termico, l'elaborazione di finiture, il confezionamento, la logistica locale, lo sdoganamento dei clienti e il trasporto marittimo.Abbiamo preso le esigenze del cliente come la cosa principale, e prestare attenzione alla qualità dei prodotti. |
Proprietà personalizzate
| Elementi materiali |
C |
- Sì. |
M |
P |
S |
Cr |
Ni |
Mo. |
Altri |
| 20CrMnMo |
0.17-0.23 |
0.17-0.37 |
0.90-1.20 |
0.035 |
0.035 |
1.10-1.40 |
0.30 |
0.20-0.30 |
0.17-0.23 |
| 34CrNiMo6 |
0.30-0.38 |
≤ 0.040 |
0.50-0.80 |
≤ 0.035 |
≤ 0.035 |
1.30-1.70 |
1.30-1.70 |
0.15-0.30 |
|
| 18CrNiMo7-6 |
0.15-0.21 |
0.17-0.35 |
0.50-0.90 |
≤ 0.025 |
≤ 0.025 |
1.50-1.80 |
1.40-1.70 |
0.25-0.35 |
|
| 4340 |
0.38-0.43 |
0.15-0.35 |
0.60-0.80 |
≤ 0.035 |
≤ 0.040 |
0.70-0.90 |
1.65-2.00 |
0.20-0.30 |
- |
|
Proprietà meccaniche
|
Dia.
|
TS/Rm ((Mpa)
|
YS/Rp0.2 ((Mpa)
|
EL/A5 ((%)
|
RA/Z(%)
|
Tipo di tacca
|
Energia di impatto
|
HBW
|
| 20CrMnMo |
Ø15 |
≥ 1180 |
≥ 885 |
≥ 10 |
≥ 45 |
V. |
≥ 55 |
≤ 217HBS |
| 34CrNiMo6 |
Ø15 |
750-900 |
450-600 |
≥ 13 |
≥ 55 |
V. |
-40°C≥20 |
≤ 269HBS |
| 18CrNiMo7-6 |
Ø15 |
≥ 980 |
≥ 785 |
≥ 9 |
≥ 40 |
V. |
≥ 47 |
≤ 269HBS |
| 4340 |
Ø15 |
≥ 980 |
≥ 835 |
≥ 12 |
≥ 55 |
V. |
≥ 78 |
≤ 179HBS |
Procedura di processo:
Controllo della qualità del flusso di processo di forgiatura:
- Materiale grezzo lingotto di acciaio in magazzino ((testare il contenuto chimico)
- Taglio→ riscaldamento ((Prova della temperatura del forno)
- Trattamento termico dopo la forgiatura ((Prova della temperatura del forno) Scaricare il forno ((ispezione a vuoto)
- Meccanica→ Ispezione ((UT,MT,Diametro visivo, durezza)
- QT→ Ispezione ((UT, proprietà meccaniche, durezza, dimensione del grano)
- Lavorazione finale→ Ispezione (dimensione)
- Imballaggio e marcatura ((stampo in acciaio, marcatura)→ Immagazzinamento Spedizione
Clausola commerciale
| Peso massimo |
30T |
| MOQ |
1 PC |
| Tempo di consegna |
30-50 giorni |
| Pacco |
Cassa in compensato, pallet in legno, telaio in acciaio |
| Termine di consegna |
CIF; CFR; DDU; |
| Termine di pagamento |
T/T, LC |
| Tipo di spedizione |
Per mare, per aria.
|
Vantaggi
- Tolleranza dimensionale di alta precisione;
- eccellenti proprietà meccaniche;
- Produrre dimensioni diverse in base alle esigenze del cliente;
- attrezzature avanzate di fabbricazione e dispositivi di ispezione;
- Eccellente personalità tecnica;
- Controllare rigorosamente la procedura di produzione;
- Prestare attenzione alla protezione della confezione;
- Servizio completo di qualità.
1. Anello di ingranaggi a fusione ad alta precisione, zero contraccolpo, grande diametro personalizzabile, trasmissione stabile per l'automazione industriale.
2. Nessun limite di dimensioni, nessun problema di fusione integrale.
3. Anello di ingranaggi a fusione durevole, controllo di tolleranza rigoroso, basso rumore e carico elevato, ideale per le attrezzature rotanti.
4Produttore professionale di anelli di ingranaggi a fusione industriale, disponibile OEM e ODM, consegna rapida a livello globale.
5. Anello di ingranaggi a fusione per carico pesante, resistente all'usura e ad alta durezza, lunga durata di vita per la trasmissione meccanica.
6. Precisione Spliced Ring Gear per semiconduttori, aerospaziale, medico e nuove attrezzature di energia di automazione.
